視感度係数(10MVAベースも含める)

電圧変動によるちらつきを、10Hzの周期のちらつきに換算するための係数のこと。
視感度係数には2種類あり、一般的には下図1の値を使用するが、東北電力・北陸電力の場合は下図2の値を使用することが多い。

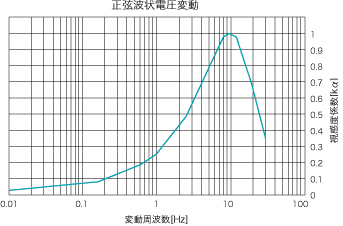

図1
変動周波数[Hz] 視感度係数
0.6回/分 0.026
3回/分 0.055
6回/分 0.075
30回/分 0.169
1回/分 0.260
3回/分 0.563
5回/分 0.780
10回/分 1.000
15回/分 0.845
20回/分 0.655
sa02_img01
図2
変動周波数[Hz] 視感度係数
αA αB
20回/分 0.73 -
15回/分 0.89 -
10回/分 1.00 -
5回/分 1.00 0.89
3回/分 0.80 0.50
2回/分 0.67 0.38
1回/分 0.53 0.27
40回/分 0.46 0.23
30回/分 0.41 0.20
20回/分 0.36 0.18
10回/分 0.30 0.15
5回/分 0.25 0.13
3回/分 0.23 0.11
2回/分 0.21 0.11
1回/分 0.19 0.10
sa02_img02
